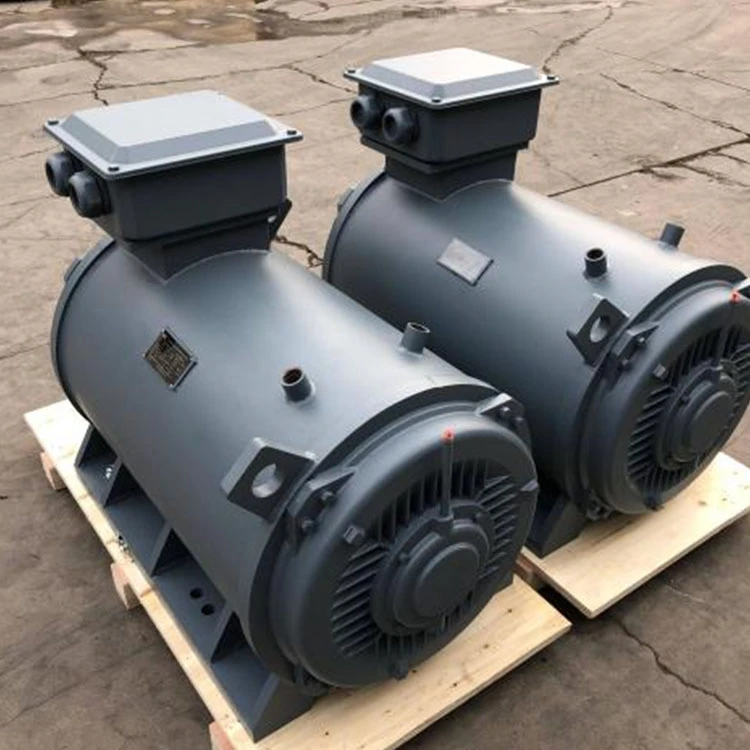

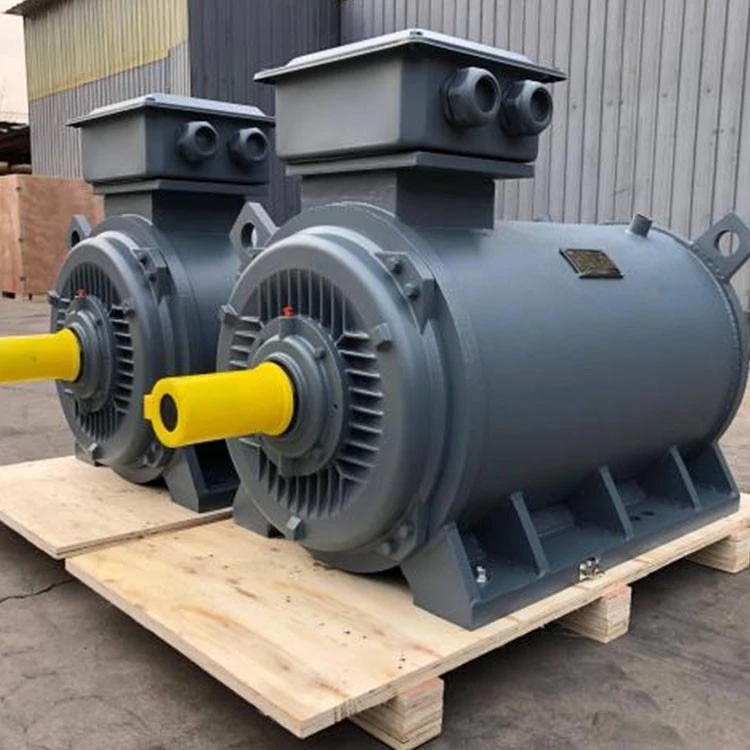

वाटर कूल्ड पीएम मोटर्स
टीवाईएसएल श्रृंखला का हिस्सा (पानी {{0} ठंडा तीन चरण स्थायी चुंबक तुल्यकालिक मोटर), यह पानी ठंडा पीएम मोटर कम वोल्टेज ड्राइव विकल्प के रूप में कार्य करता है, जो विशेष रूप से विश्वसनीय गर्मी लंपटता और दीर्घकालिक 24/7 संचालन की आवश्यकता वाले अनुप्रयोगों के लिए बनाया गया है। वास्तविक विभेदक इसकी आईसी 86डब्ल्यू जल-शीतलन प्रणाली है: मोटर में एकीकृत एक परिधीय शीतलन चैनल, जो एक बाहरी कूलर के साथ जुड़कर एक बंद {9}लूप जल परिसंचरण बनाता है। पारंपरिक वायु शीतलन के विपरीत, यह डिज़ाइन सीधे जल प्रवाह के माध्यम से परिचालन गर्मी को स्थानांतरित करता है, जिससे यह उच्च {{12} तापमान, उच्च {{13} शक्ति {{14} घनत्व वाले वातावरण के लिए अधिक अनुकूल हो जाता है।
इसके अतिरिक्त, यह GB30253 क्लास 1 मानकों, स्थायी चुंबक सिंक्रोनस मोटर्स के लिए ऊर्जा दक्षता सीमा और ग्रेड का सख्ती से पालन करता है, जो ऊर्जा बचत और गर्मी अपव्यय दोनों में ठोस प्रदर्शन प्रदान करता है। इस प्रकार, यह स्थिरता और न्यूनतम बिजली खपत की आवश्यकता वाले औद्योगिक अनुप्रयोगों के लिए एक शीर्ष विकल्प के रूप में उभरता है।
संदर्भ के लिए यहां अतिरिक्त डेटा बिंदु दिए गए हैं:
|
पावर रेटिंग |
11-630kw |
|
फ़्रेम आकार |
112-355 मिमी |
|
इन्सुलेशन वर्ग |
F |
|
सुरक्षा रेटिंग |
आईपी55 |
|
कर्तव्य |
S1 |
|
ठंडा करने की विधि |
आईसी86डब्ल्यू |
मुख्य विशेषताएं
GB30253 क्लास 1 ऊर्जा दक्षता मानकों को पूरी तरह से पूरा करते हुए, यह समतुल्य शक्ति के पारंपरिक स्थायी चुंबक मोटर्स की तुलना में 8% - 15% कम ऊर्जा की खपत करता है, यहां तक कि कुछ IE4 - रेटेड एसिंक्रोनस मोटर्स से भी बेहतर प्रदर्शन करता है। उदाहरण के तौर पर उत्तरी अमेरिकी कारखानों में आमतौर पर उपयोग की जाने वाली 100 किलोवाट की मोटर को लेते हुए, यदि $0.13/kWh की स्थानीय औद्योगिक बिजली दर पर प्रतिदिन 20 घंटे तक लगातार संचालित किया जाए, तो अकेले वार्षिक बिजली बचत लगभग $10,400 होती है। लंबी अवधि के संचालन की आवश्यकता वाले विदेशी कारखानों के लिए, यह प्रारंभिक उपकरण निवेश की तेजी से वसूली में सक्षम बनाता है। लंबे समय तक संचालन के लिए वाटर कूल्ड पीएम मोटर एक अच्छा विकल्प हैं।
अंतर्निर्मित कूलिंग वॉटर चैनल्स + IC{2}}W वॉटर कूलिंग उच्च तापमान स्थितियों के तहत स्थिर संचालन सुनिश्चित करता है: यूनिट में पहले से स्थापित, घेरने वाले कूलिंग वॉटर चैनल हैं जो मुख्य रूप से स्टेटर हाउसिंग और रोटर ब्रैकेट के महत्वपूर्ण गर्मी उत्पन्न करने वाले क्षेत्रों में वितरित होते हैं। बाहरी कूलर से शीतलक इनलेट पाइप के माध्यम से मोटर के जल चैनलों में प्रवेश करता है। जैसे ही यह पूर्व निर्धारित पथ के साथ बहता है, यह सीधे आंतरिक हीटिंग घटकों (जैसे स्टेटर वाइंडिंग और आयरन कोर) से संपर्क करता है, गर्मी को अवशोषित करता है, और फिर आउटलेट पाइप के माध्यम से कूलर में वापस आ जाता है। इसके बाद गर्मी का अपव्यय कूलर के पंखों या पंखे के माध्यम से होता है, जिससे एक बंद लूप चक्र बनता है। इसकी शीतलन क्षमता वायु शीतलन की तुलना में 50% अधिक है, यहां तक कि चरम वातावरण में भी: 45 डिग्री यूरोपीय फाउंड्री या दक्षिण पूर्व एशिया के उष्णकटिबंधीय रासायनिक संयंत्र। मोटर के तापमान में वृद्धि अभी भी एफ - वर्ग इन्सुलेशन की सीमा (105K से कम या उसके बराबर) के भीतर बनी हुई है, जिससे अधिक गर्मी के कारण उत्पादन रुकने से बचा जा सकता है।
अपनी बहु-वोल्टेज अनुकूलनशीलता और सुरक्षा सुविधाओं के साथ, यह उत्पाद विदेशी अनुप्रयोगों के लिए आदर्श रूप से उपयुक्त है। यह अनुकूलित वोल्टेज समाधान प्रदान करता है, जिसमें 400V (यूरोपीय मानक), 480V (उत्तरी अमेरिकी मानक), और 220V तीन चरण (विशिष्ट दक्षिण पूर्व एशियाई क्षेत्रों के लिए) शामिल हैं। इसका मतलब यह है कि इसे अतिरिक्त ट्रांसफार्मर की आवश्यकता के बिना सीधे स्थानीय विदेशी बिजली ग्रिड से जोड़ा जा सकता है।
क्लास एफ इन्सुलेशन के साथ IP55 सुरक्षा, इसे विश्वसनीय रूप से मजबूत बनाती है। चाहे वह यूरोपीय खाद्य प्रसंस्करण संयंत्रों में धुलाई से निपटना हो या उत्तरी अमेरिकी खदानों में धूल भरी स्थिति से निपटना हो, मोटर की आंतरिक कार्यप्रणाली अप्रभावित रहती है। और उचित देखभाल के साथ, यह 10 वर्षों से अधिक समय तक चलेगा।
आवेदन का दायरा
"बिल्ट-इन वॉटर कूलिंग चैनल, क्लास 1 ऊर्जा दक्षता और मल्टी-वोल्टेज अनुकूलता" की विशेषता के साथ, वॉटर कूल्ड पीएम मोटर्स को मुख्य रूप से विदेशी कम वोल्टेज ड्राइव परिदृश्यों के लिए इंजीनियर किया जाता है।
|
उच्च-तापमान औद्योगिक कार्यशाला उपकरण |
यूरोपीय मेटलर्जिकल रोलिंग मिल सहायक ड्राइव और उत्तरी अमेरिकी फाउंड्री वेंटिलेशन पंखे पनपने के लिए इसके निर्मित वाटर कूलिंग सिस्टम पर निर्भर हैं। यह उच्च तापमान वाले वातावरण में कुशलतापूर्वक गर्मी को दूर करता है, मोटर को अधिक गर्म होने से बचाता है और परिचालन डाउनटाइम को कम करता है। |
|
द्रव मशीनरी का क्षेत्र |
यूरोपीय रासायनिक संयंत्र ठंडा करने वाले पानी के पंप, उत्तरी अमेरिकी नगरपालिका जल आपूर्ति बूस्टर पंप, दक्षिण पूर्व एशियाई अपशिष्ट जल उपचार संयंत्र वातायन ब्लोअर, ऑस्ट्रेलियाई निर्माण सामग्री संयंत्र भट्ठा पूंछ पंखे, ये उपकरण 24/7 संचालित होते हैं, बिजली की लागत को कम करने के लिए टियर 1 ऊर्जा दक्षता प्रदान करते हैं, जबकि पानी ठंडा सिस्टम दीर्घकालिक स्थिर उत्पादन सुनिश्चित करते हैं। |
|
परिशुद्ध विनिर्माण और प्रकाश उद्योग क्षेत्र |
उत्तरी अमेरिकी खाद्य प्रसंस्करण संयंत्रों (सॉस और पेय मिश्रण) के लिए बड़े मिश्रण टैंक, यूरोपीय इलेक्ट्रॉनिक्स कारखानों के लिए क्लीनरूम पंखे, और दक्षिण पूर्व एशियाई मुद्रण संयंत्रों में बड़े प्रिंटिंग प्रेसों के लिए ड्राइव सिस्टम -IP55 सुरक्षा स्थिर घूर्णी गति के साथ प्रसंस्करण परिशुद्धता सुनिश्चित करने के लिए आर्द्र/स्वच्छ वातावरण के लिए अनुकूल है। |
|
कस्टम वोल्टेज परिदृश्य |
उत्तरी अमेरिका में 480V समुद्री सहायक इंजन और यूरोप में 400V कृषि सिंचाई पंप जैसे गैर-{0}मानक कम-वोल्टेज पावर की आवश्यकता वाले उपकरणों को अनुकूलित वोल्टेज समाधान मिल सकते हैं। सीधे संचालन के लिए किसी अतिरिक्त ट्रांसफार्मर की आवश्यकता नहीं होती है, जो विभिन्न विदेशी क्षेत्रों में पावर ग्रिड के लिए निर्बाध रूप से अनुकूल होता है। |
4.परिचालन वातावरण:
|
तापमान की स्थिति |
परिवेश का तापमान -15 डिग्री से 40 डिग्री (45 डिग्री अनुकूलन से अधिक) |
|
ऊंचाई प्रतिबंध |
1000 मीटर से अधिक नहीं; अधिक ऊंचाई के लिए पूर्व विशिष्टता की आवश्यकता होती है; |
|
बिजली की आवश्यकताएं |
380V (या अनुकूलन) |
|
आवृत्ति |
50हर्ट्ज/60हर्ट्ज |
|
बिजली की आवश्यकताएं |
±5% के वोल्टेज में उतार-चढ़ाव और ±2% की आवृत्ति में उतार-चढ़ाव की अनुमति है। |
|
परिचालन की स्थिति |
बिना किसी तीव्र कंपन वाला गैर-संक्षारक गैस वातावरण |
मॉडल विवरण
उदाहरण के तौर पर TYSL160M2-8 को लेते हुए, वाटर कूल्ड पीएम मोटर्स के मॉडल पदनाम की व्याख्या करें।
|
टीवाईएसएल |
मोटर श्रृंखला |
|
160 |
चौखटा |
|
M |
फ़्रेम की लंबाई का पदनाम |
|
2 |
कोर लंबाई पदनाम |
|
8 |
डंडे |
आदेश निर्देश
कृपया अपना ऑर्डर देते समय निम्नलिखित जानकारी इंगित करें:
|
मोटर मॉडल: TYSL160M2-8 |
||
|
1 |
रेटेड वोल्टेज |
3800V |
|
2 |
रेटेड आवृत्ति |
50 हर्ट्ज |
|
3 |
डंडे |
8 |
|
4 |
मूल्यांकित शक्ति |
30 किलोवाट |
|
5 |
सुरक्षा स्तर |
आईपी55 |
|
6 |
स्थापना प्रकार |
IMB3 |
|
7 |
घूर्णन दिशा |
दक्षिणावर्त दिशा (मोटर शाफ्ट के विस्तार छोर से देखा गया) |
|
8 |
आउटलेट बॉक्स स्थान |
मोटर के शीर्ष पर (अनुकूलन) |
|
नोट: यदि आपको वाटर-कूल्ड पीएम मोटर (जैसे, आवृत्ति, वोल्टेज, परिवेश का तापमान, ऊंचाई) के लिए विशिष्ट मापदंडों की आवश्यकता है, तो कृपया अपना ऑर्डर देते समय उन्हें स्पष्ट रूप से बताएं। यदि आपके लिए आवश्यक डेटा शीट उपलब्ध नहीं है, तो बेझिझक पूछें और अनुकूलित संस्करण का अनुरोध करें। |
||
7.कैटलॉग
| नमूना | मूल्यांकित शक्ति | रेटेड वोल्टेज | वर्तमान मूल्यांकित | रेटेड आवृत्ति | तुल्यकालिक गति | रेटेड टॉर्क | रेटेड दक्षता | रेटेड पावर फैक्टर | वज़न |
| (किलोवाट) | (V) | (A) | (एचजेड) | (आर/मिनट) | (N*m) | % | (किग्रा) | ||
| TYSL112M-8 | 15 | 380 | 25.3 | 100 | 1500 | 96 | 94.0 | 0.96 | 44 |
| TYSL132S-8 | 18.5 | 380 | 31.0 | 100 | 1500 | 118 | 94.3 | 0.96 | 53 |
| TYSL132M-8 | 22 | 380 | 36.8 | 100 | 1500 | 140 | 94.7 | 0.96 | 65 |
| TYSL160M1-8 | 30 | 380 | 50.0 | 100 | 1500 | 191 | 95.0 | 0.96 | 90 |
| TYSL160M2-8 | 37 | 380 | 61.4 | 100 | 1500 | 236 | 95.3 | 0.96 | 101 |
| TYSL160L-8 | 45 | 380 | 74.5 | 100 | 1500 | 287 | 95.6 | 0.96 | 118 |
| TYSL180M-8 | 45 | 380 | 74.5 | 100 | 1500 | 287 | 95.6 | 0.96 | 150 |
| TYSL180L-8 | 55 | 380 | 90.9 | 100 | 1500 | 350 | 95.8 | 0.96 | 167 |
| TYSL200L1-8 | 55 | 380 | 90.9 | 100 | 1500 | 350 | 95.8 | 0.96 | 206 |
| TYSL200L2-8 | 75 | 380 | 124 | 100 | 1500 | 478 | 96.0 | 0.96 | 220 |
| TYSL225S-8 | 90 | 380 | 148 | 100 | 1500 | 573 | 96.2 | 0.96 | 237 |
| TYSL225M1-8 | 110 | 380 | 181 | 100 | 1500 | 700 | 96.4 | 0.96 | 250 |
| TYSL225M2-8 | 132 | 380 | 217 | 100 | 1500 | 840 | 96.4 | 0.96 | 280 |
| TYSL250M1-8 | 160 | 380 | 262 | 100 | 1500 | 1019 | 96.5 | 0.96 | 300 |
| TYSL250M2-8 | 200 | 380 | 328 | 100 | 1500 | 1273 | 96.6 | 0.96 | 340 |
| TYSL250M3-8 | 220 | 380 | 360 | 100 | 1500 | 1401 | 96.7 | 0.96 | 380 |
| TYSL280S-8 | 220 | 380 | 360 | 100 | 1500 | 1401 | 96.7 | 0.96 | 460 |
| TYSL280M1-8 | 250 | 380 | 409 | 100 | 1500 | 1592 | 96.7 | 0.96 | 480 |
| TYSL280M2-8 | 280 | 380 | 458 | 100 | 1500 | 1783 | 96.7 | 0.96 | 500 |
| TYSL280M3-8 | 315 | 380 | 516 | 100 | 1500 | 2006 | 96.7 | 0.96 | 530 |
| TYSL315S-8 | 315 | 380 | 516 | 100 | 1500 | 2006 | 96.7 | 0.96 | 730 |
| TYSL315M-8 | 355 | 380 | 581 | 100 | 1500 | 2260 | 96.7 | 0.96 | 820 |
